铝钛合金压铸，镶嵌注塑

铝钛合金型材即在工业纯钛中加入合金元素，以提高钛的强度。钛合金可分三种：a钛合金，b钛合金和a＋b钛合金。ab钛合金是由a和b双相组成，这类合金组织稳定，高温变形性能、韧性、塑性较好，能进行淬火、时效处理，使合金强化。钛合金的性能特点主要表现在：

1、比强度高。铝钛合金型材密度小(4.4kg/dm3)重量轻，但其比强度却大于超高强度钢。

2、热强性高。铝钛合金型材的热稳定性好，在300～500℃条件下，其强度约比铝合金高10倍。

3、化学活性大。钛可与空气中的氧、氮、一氧化碳、水蒸气等物质产生强烈的化学反应，在表面形成TiC及TiN硬化层。

4、导热性差。

钛铝合金在真空镀膜行业也应用较广，可以做成一定比例的合金靶材，作磁控溅射镀膜的原材料。钛铝合金在钛原子含量大于等于50%时可以用真空熔铸的方式生产，当钛含量减少铝含量相对增加时就只能通过粉末冶金的方法来生产才能达到要求。钛原子大于等于80%时的钛铝合金还可以锻造，可以轧制。

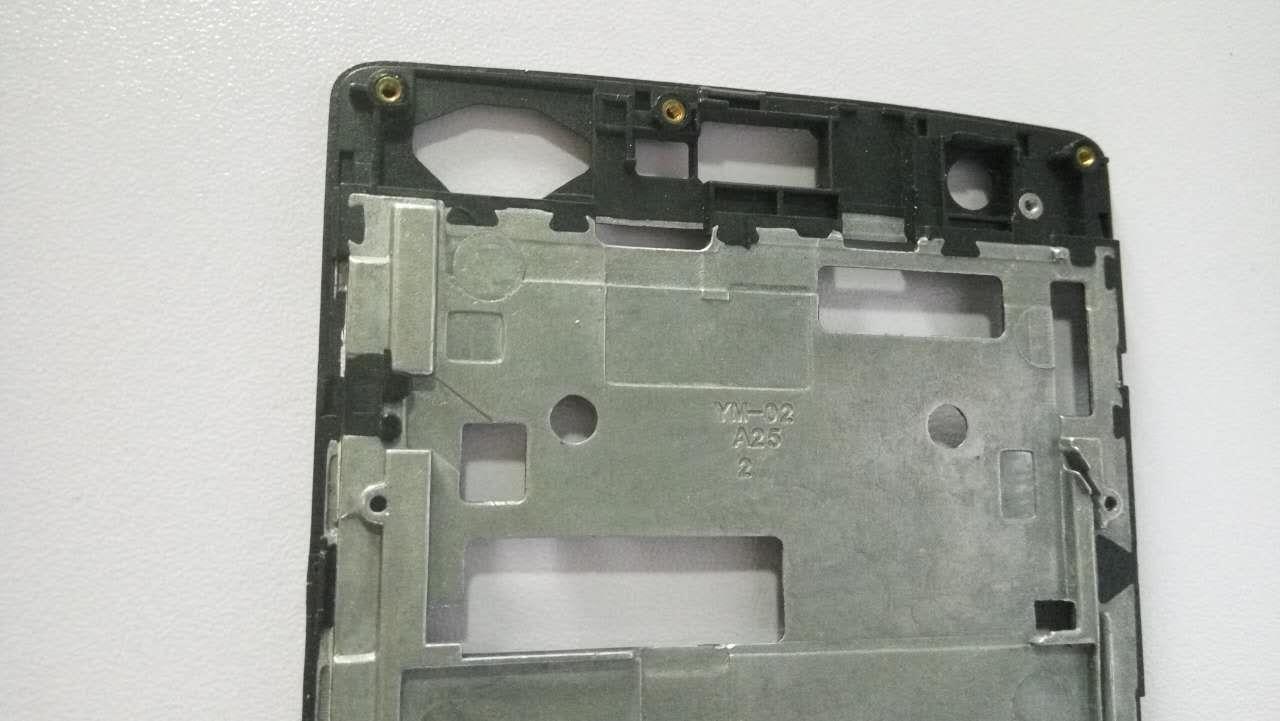

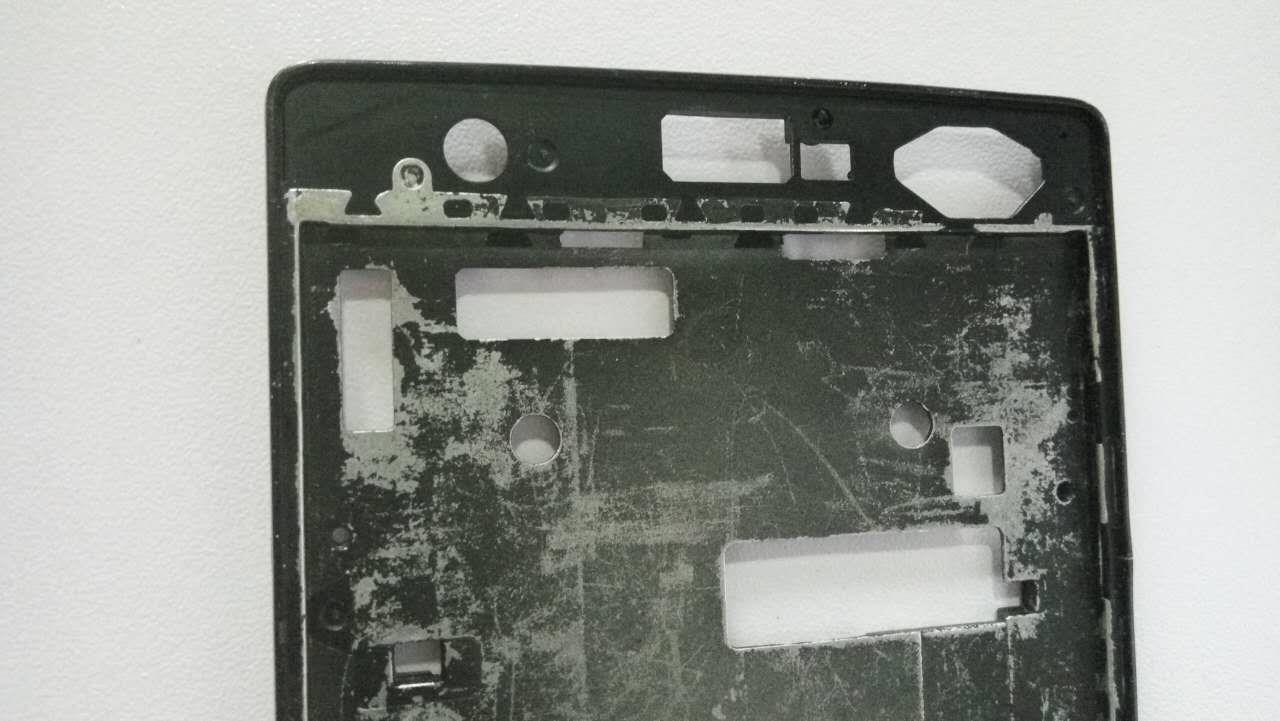

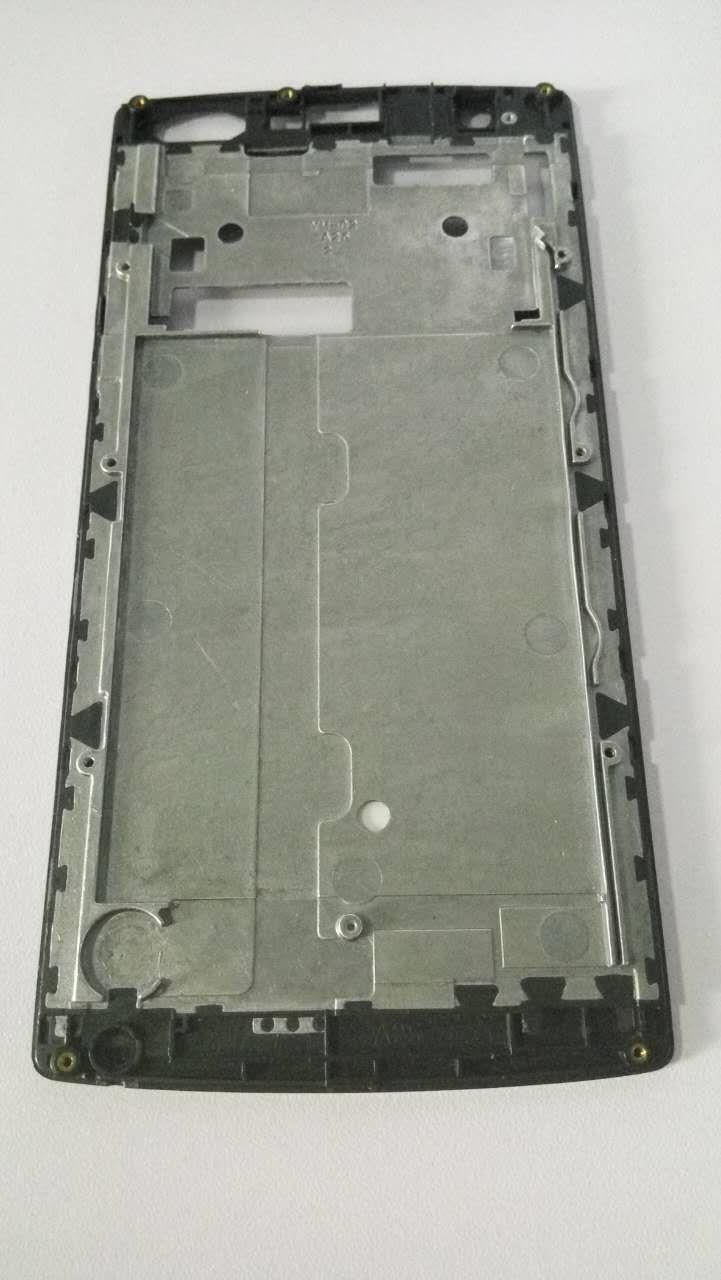

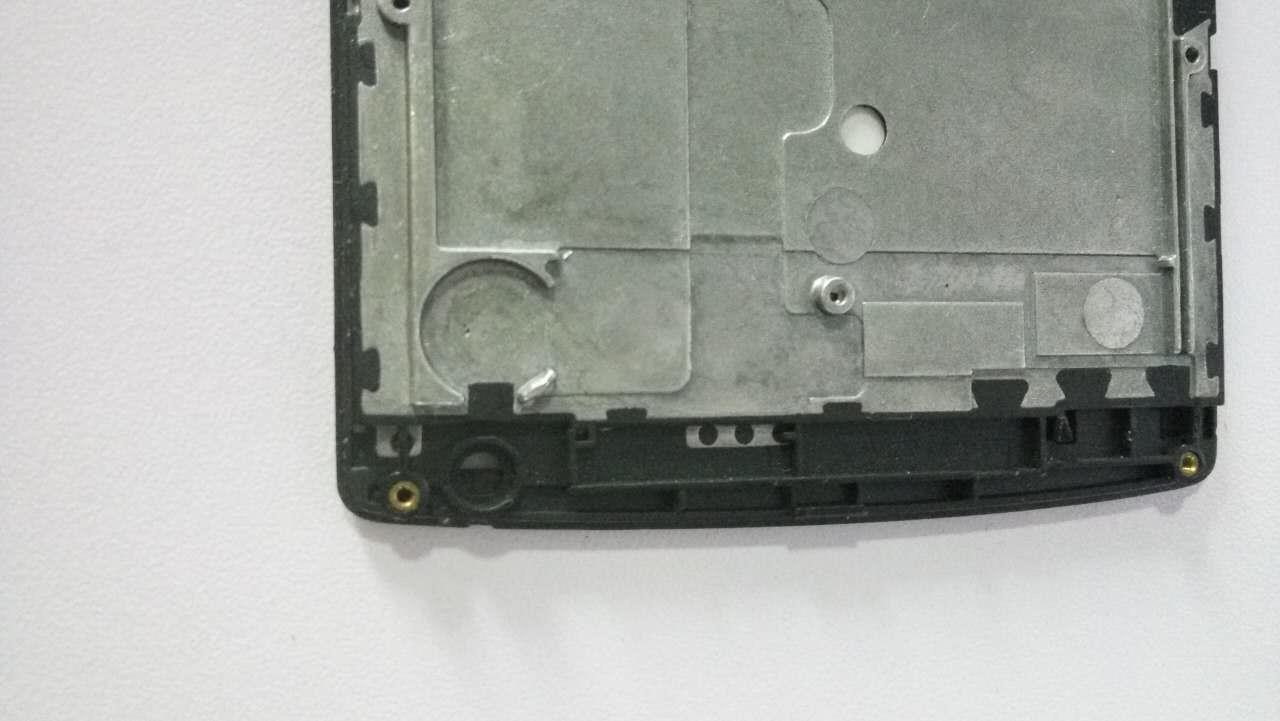

镶嵌注塑

为了满足装配和使用强度的需要，TPU制件内需嵌入金属嵌件。金属嵌件先放入模具内的预定位置，然后注射成一个整体的制品。有嵌件的TPU制品由于金属嵌件与TPU热性能和收缩率差别较大，导致嵌件与TPU粘接不牢。解决的办法是对金属嵌件进行预热处理，因为预热后嵌件减少了熔料的温度差，从而在注射过程中可使嵌件周围的熔料冷却较慢，收缩比较均匀，发生一定的热料补缩作用，防止嵌件周围产生过大的内应力。TPU镶嵌成型比较容易，嵌物形状不受限制，只要在嵌件脱脂后，将其在200～230℃加热处理1.5～2min，剥离强度可达6～9kg/25mm。欲获得更牢的粘接，可在嵌件上涂粘合剂，然后于120℃加热，再行注射。此外，应该注意所用的TPU不能含润滑剂。
